Spectrophotomètre multi-angles pour teintes métallisées et à effet – BYK-mac i
Un spectrophotomètre multi-angles mesure comment une couleur change selon l’angle d’observation. Le BYK-mac i de BYK-Gardner mesure la couleur sous six angles, ainsi que le scintillement (sparkle) et la granulosité (graininess), en une seule mesure.
Qu’est-ce qu’un spectrophotomètre multi-angles ?
Un spectrophotomètre classique mesure la couleur selon une seule géométrie fixe (par exemple d/8° ou 45°/0°). C’est idéal pour les teintes unies, mais insuffisant pour les peintures et revêtements à effet.
Les revêtements à effet contiennent des paillettes d’aluminium, du mica, des pigments nacrés ou interférentiels. Ces pigments réfléchissent la lumière différemment selon l’angle d’observation. C’est ce qu’on appelle le goniochromatisme ou « effet flop » :
- Près de l’angle spéculaire (face), un gris métallisé paraît clair et lumineux.
- Loin de l’angle spéculaire (flop), le même gris paraît foncé.
- Les pigments interférentiels peuvent même changer de teinte, par exemple du vert au violet.
Un spectrophotomètre multi-angles (aussi appelé spectrocolorimètre multi-angles ou goniospectrophotomètre) éclaire l’échantillon sous un angle fixe et mesure la lumière réfléchie sous plusieurs angles d’observation – exactement comme l’œil perçoit la courbe d’une portière ou une coque de téléphone qui tourne dans la main.
Pourquoi la couleur seule ne suffit pas : scintillement et granulosité
Deux panneaux métallisés peuvent avoir les mêmes valeurs colorimétriques sous tous les angles et pourtant paraître différents. La différence vient de la texture créée par les paillettes. Un spectrophotomètre multi-angles moderne doit mesurer la couleur et l’effet ensemble – c’est exactement pour cela que le BYK-mac i a été conçu.
Couleur multi-angles

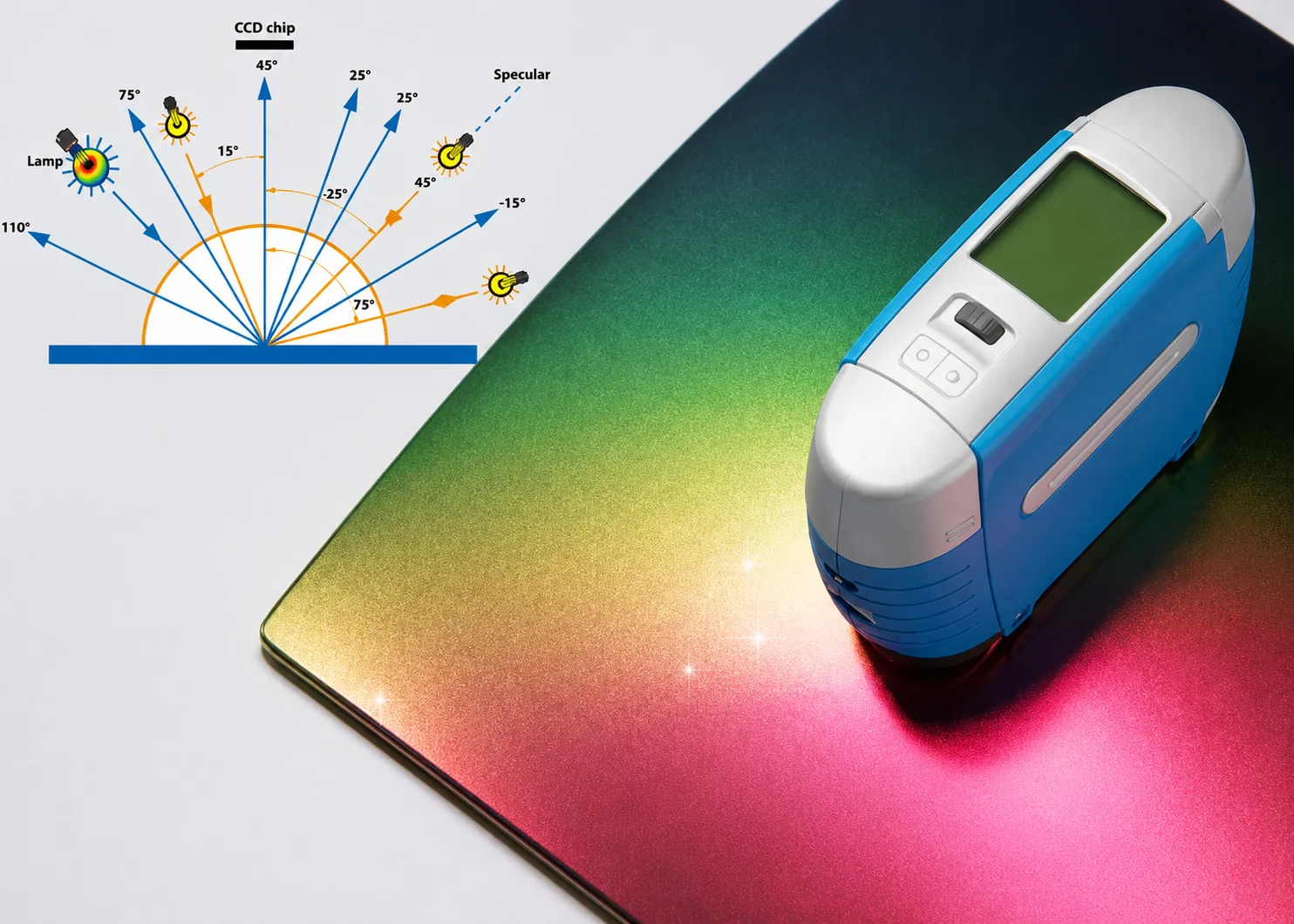

Les valeurs colorimétriques à –15°, 15°, 25°, 45°, 75° et 110° décrivent toute la variation de couleur, de la face au flop.
Scintillement (sparkle)
Les points lumineux qui brillent en plein soleil. Mesuré avec un éclairage directionnel à 15°, 45° et 75°.
Granulosité (graininess)
L’aspect « poivre et sel » visible en lumière diffuse, par exemple par temps nuageux. Mesurée sous éclairage diffus.
Produits

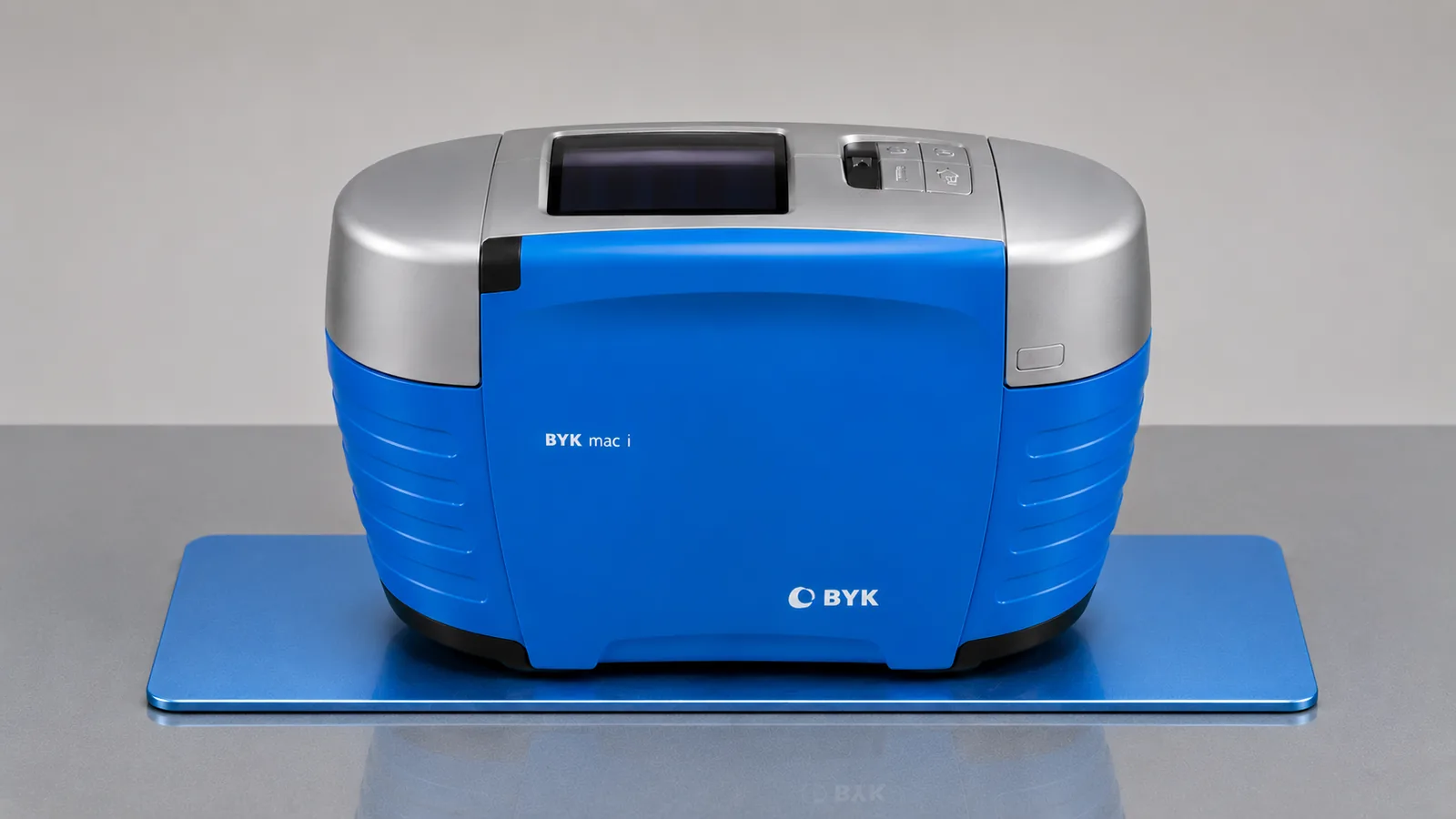

BYK-mac i – spectrophotomètre multi-angles BYK-Gardner
Choisissez la version couleur + effet ou la version couleur seule. Les deux incluent une utilisation guidée par menus et le logiciel professionnel smart-chart.
Spectrophotomètre multi-angles avec logiciel de contrôle qualité

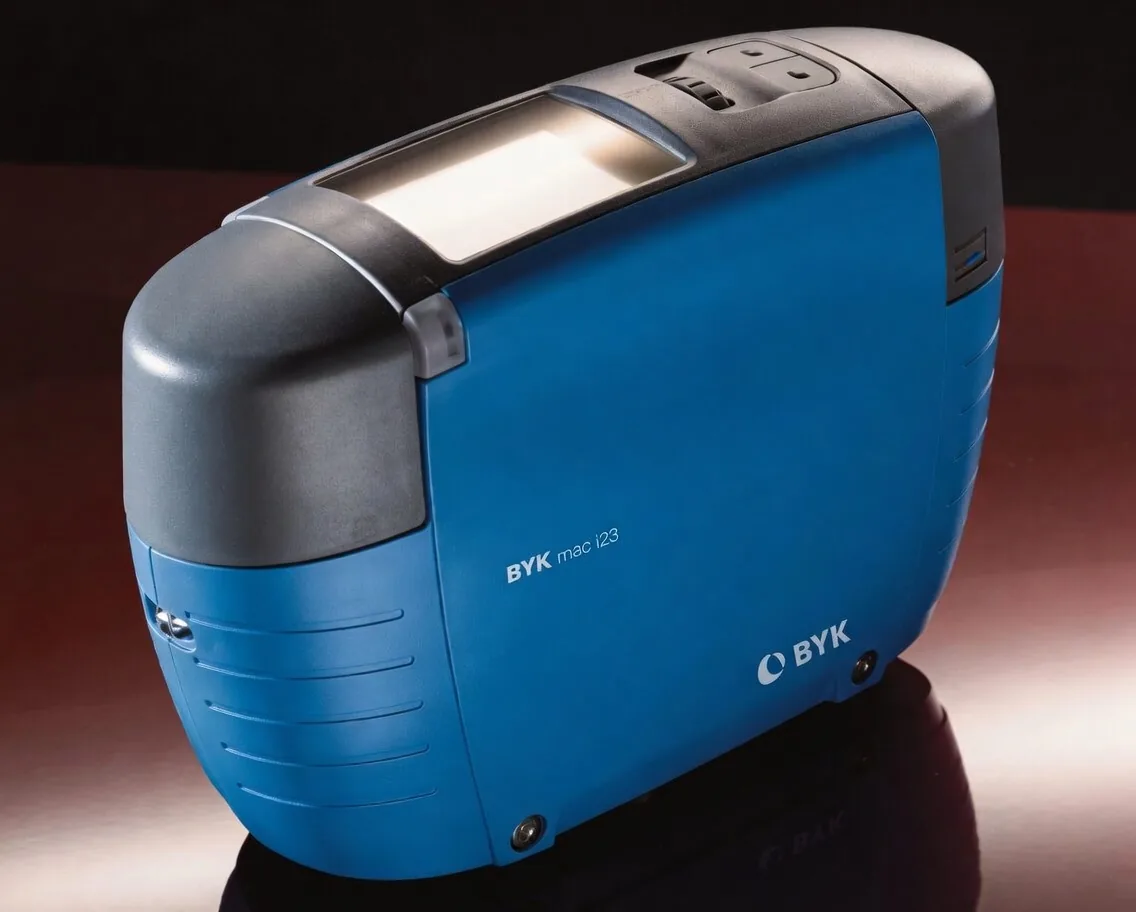

BYK-mac i 23 mm
Mesure multi-angles de la couleur et de l’effet
- Zone de mesure : 23 mm de diamètre
- Utilisation guidée par menus, selon votre propre procédure d’échantillonnage
- Résultats conforme / non conforme affichés sur l’appareil pour un retour immédiat en ligne
- Documentation et analyse professionnelles des données avec le logiciel smart-chart
| Category | Specification |
| Color Geometry | 45° illumination; -15°, 15°, 25°, 45°, 75°, 110° specular viewing |
| Measuring Area | 23 mm diameter |
| Spectral Range | 400–700 nm, 10 nm resolution |
| Measurement Range | 0–600% reflectance |
| Repeatability (Color) | 0.01 ΔE* (10 consecutive measurements on white) |
| Reproducibility (Color) | Grey BCRA II tiles: avg. ΔE* < 0.10; Chromatic BCRA II tiles: avg. ΔE* < 0.25 |
| Color Scales | ΔE*; ΔE CMC; ΔE 94; ΔE 2000; ΔE DIN6175-2019; custom scales |
| Color Indices | Flop, Int-Em |
| Illuminants | A, C, D50, D65, F2, F7, F11, F12, CIE 015:2018 LED illuminants |
| Observer Angles | 2°, 10° |
| Effect Measurement | |
| Effect Geometry | 15°, 45°, 75°, and diffused illumination; Perpendicular viewing with camera |
| Effect Parameters | ΔS, ΔSₐ, ΔSᵢ, ΔG |
| Repeatability (Effect) | Sₐ / Sᵢ: 5% or > 0.50 G = ± 0.05 |
| Reproducibility | Sₐ / Sᵢ: 10% or > 1.00 G = ± 0.15 |
| General | |
| Measuring Time | < 6 seconds |
| Software | Included |
| Memory | 1000 standards / samples |
| Display | 2.7 in TFT color LCD display |
| Languages | English, French, German, Italian, Japanese, Spanish, Chinese, Russian |
| Power Supply | Rechargeable battery pack or 4 AA (alkaline or rechargeable) |
| Weight | 1.3 kg / 2.9 lb |
| Operating Temperature | 10–42 °C / 50–110 °F |
| Relative Humidity | Up to 85% at 35 °C (95 °F), non-condensing |
| Dimensions (L × W × H) | 21.8 × 8.1 × 14.7 cm / 8.6 × 3.2 × 5.8 in |
Mesure multi-angles de la couleur
BYK-mac i COLOR
Spectrophotomètre multi-angles avec logiciel
- Zone de mesure : 23 mm de diamètre
- Utilisation guidée par menus, selon votre propre procédure d’échantillonnage
- Résultats conforme / non conforme affichés sur l’appareil pour un retour immédiat en ligne
- Documentation et analyse professionnelles des données avec le logiciel smart-chart
| Category | Specification |
| Color Measurement | |
| Geometry | 45° illumination; -15°, 15°, 25°, 45°, 75°, 110° aspecular viewing |
| Measuring Area | 23 mm diameter |
| Spectral Range | 400–700 nm, 10 nm resolution |
| Measurement Range | 0–600% reflectance |
| Repeatability (Color) | 0.01 ΔE* (10 consecutive measurements on white) |
| Reproducibility (Color) | Grey BCRA II tiles: avg. ΔE* < 0.10 Chromatic BCRA II tiles: avg. ΔE* < 0.25 |
| Color Scales | ΔE*, ΔE CMC, ΔE 94, ΔE 2000, ΔE DIN6175-2019, customer specific scales |
| Color Indices | Flop, Int-Em |
| Illuminants | A, C, D50, D65, F2, F7, F11, F12, CIE 015:2018 LED illuminants |
| Observer Angles | 2°, 10° |
| General | |
| Measuring Time | < 4 seconds |
| Software | Included |
| Memory | 1000 standards / samples |
| Display | 2.7″ TFT color LCD display |
| Languages | English, French, German, Italian, Japanese, Spanish, Chinese, Russian |
| Power Supply | Rechargeable battery pack or 4 AA (alkaline or rechargeable) |
| Weight | 1.3 kg / 2.9 lb |
| Operating Temperature | 10–42 °C / 50–110 °F |
| Relative Humidity | Up to 85% at 35 °C (95 °F), non-condensing |
| Dimensions (L × W × H) | 21.8 × 8.1 × 14.7 cm / 8.6 × 3.2 × 5.8 in |
Ce qui distingue le BYK-mac i des autres spectrophotomètres multi-angles
De nombreux spectrophotomètres multi-angles mesurent la couleur sous plusieurs angles. Le BYK-mac i va plus loin : il a été conçu pour le contrôle qualité quotidien des teintes à effet, sur des pièces réelles, dans de vraies conditions de production. Voici les avantages que nos clients apprécient le plus.
Grande zone de mesure de 23 mm
De nombreux appareils multi-angles portables mesurent une zone de seulement 6 à 12 mm. Le BYK-mac i mesure une zone de 23 mm et moyenne ainsi beaucoup plus de paillettes en une seule mesure. Une version 12 mm existe pour les pièces petites et galbées.
Pourquoi c’est important : moins de mesures répétées et des résultats plus représentatifs sur les teintes métallisées à grosses paillettes.
Température de surface à chaque mesure
Le BYK-mac i mesure la température de surface de la pièce et l’enregistre avec chaque mesure. Les résultats restent stables de 10 °C à 40 °C sans recalibrage.
Pourquoi c’est important : de nombreux pigments changent de couleur avec la température. Vous distinguez un vrai écart de teinte d’une pièce encore chaude à la sortie du four.
Garantie de 10 ans sur la source LED
Éclairage LED longue durée garanti 10 ans – aucun changement de lampe. Un étalonnage n’est nécessaire que tous les trois mois.
Pourquoi c’est important : un coût de possession réduit, moins d’arrêts et moins d’interruptions d’étalonnage sur la ligne.
Détection de la fluorescence intégrée
Des capteurs supplémentaires détectent la lumière fluorescente dans le domaine visible. La valeur Intensity Emission (Int-Em) la quantifie à chaque mesure.
Pourquoi c’est important : vous détectez les écarts entre lots dus à des pigments ou additifs fluorescents que les valeurs colorimétriques seules n’expliquent pas.
Picots de contact pour des résultats indépendants de l’opérateur
Des picots sur la plaque de mesure vérifient le contact avec la surface. Si l’appareil n’est pas posé à plat, il affiche une erreur au lieu d’enregistrer une mesure fausse.
Pourquoi c’est important : le même résultat quel que soit l’opérateur – à chaque poste et sur chaque site.
Du portable au robot avec une seule technologie
Le BYK-mac i Robotic apporte la même mesure de couleur et d’effet sur le bras robot, avec un résultat en moins de 6 secondes par point de mesure. L’excellente concordance entre appareils permet de partager des standards numériques dans toute la chaîne d’approvisionnement.
Pourquoi c’est important : laboratoire, ligne, robot et fournisseurs parlent le même langage couleur.
L’aspect total avec une seule marque et un seul logiciel
BYK-Gardner est aussi la référence pour la mesure de la brillance et de la peau d’orange. Avec le logiciel smart-chart, la couleur et l’effet mesurés par le BYK-mac i s’analysent avec les données des brillancemètres et du wave-scan BYK-Gardner – un fournisseur, une base de données, un rapport pour l’aspect complet de votre finition.
Pourquoi c’est important : vos clients jugent ensemble la couleur, le scintillement, la brillance et la peau d’orange. Votre contrôle qualité aussi.
Les questions à poser à tout fournisseur de spectrophotomètre multi-angles
Utilisez cette liste pour comparer les appareils. Voici les réponses du BYK-mac i :
| Question | BYK-mac i |
|---|---|
| Quelle est la taille de la zone de mesure ? | 23 mm (version 12 mm pour petites pièces) |
| Le scintillement et la granulosité sont-ils mesurés en même temps ? | Oui – avec la couleur sur 6 angles |
| La température de surface de l’échantillon est-elle enregistrée ? | Oui, à chaque mesure |
| La fluorescence est-elle détectée ? | Oui – valeur Intensity Emission |
| Quelle est la garantie de la source lumineuse ? | 10 ans (LED) |
| À quelle fréquence faut-il étalonner ? | Tous les trois mois |
| Existe-t-il une version robot avec la même technologie ? | Oui – BYK-mac i Robotic |
| Peut-on analyser la brillance et la peau d’orange dans le même logiciel ? | Oui – smart-chart |
Normes
Le BYK-mac i répond aux principales normes de couleur et d’aspect utilisées dans le contrôle qualité des peintures et de l’automobile :
Modèles BYK-mac i : lequel choisir ?
| Modèle | Mesure | Idéal pour |
|---|---|---|
| BYK-mac i 23 mm | Couleur sur 6 angles + scintillement + granulosité | Contrôle qualité standard des teintes à effet sur panneaux et carrosseries |
| BYK-mac i 12 mm | Couleur sur 6 angles + scintillement + granulosité, petite ouverture | Pièces petites, galbées ou étroites : coques de rétroviseurs, poignées, enjoliveurs |
| BYK-mac i COLOR | Couleur sur 6 angles (sans caméra d’effet) | Contrôle de la couleur multi-angles lorsque la texture n’est pas critique |
| BYK-mac i Pro | Couleur + effet, pour surfaces spéciales | Aluminium anodisé et finitions métalliques exigeantes |
| BYK-mac i Robotic | Couleur + effet, automatisé | Mesure en ligne et sur robot dans la chaîne de production |
Vous hésitez sur la version adaptée à vos pièces ? Envoyez-nous une photo de votre échantillon et nous vous recommanderons la bonne configuration.
Logiciel smart-chart : des données aux décisions
Tous les appareils BYK-mac i fonctionnent avec le logiciel smart-chart de BYK-Gardner.
- Tolérances conforme / non conforme pour la couleur et l’effet sous chaque angle
- Graphiques de tendance pour suivre les lots, les équipes et les fournisseurs
- Contrôle d’harmonie entre caisse et pièces rapportées (pare-chocs, rétroviseurs, trappes à carburant)
- Rapports PDF clairs pour vos clients et vos audits
Applications et secteurs d’activité
Constructeurs et équipementiers automobiles

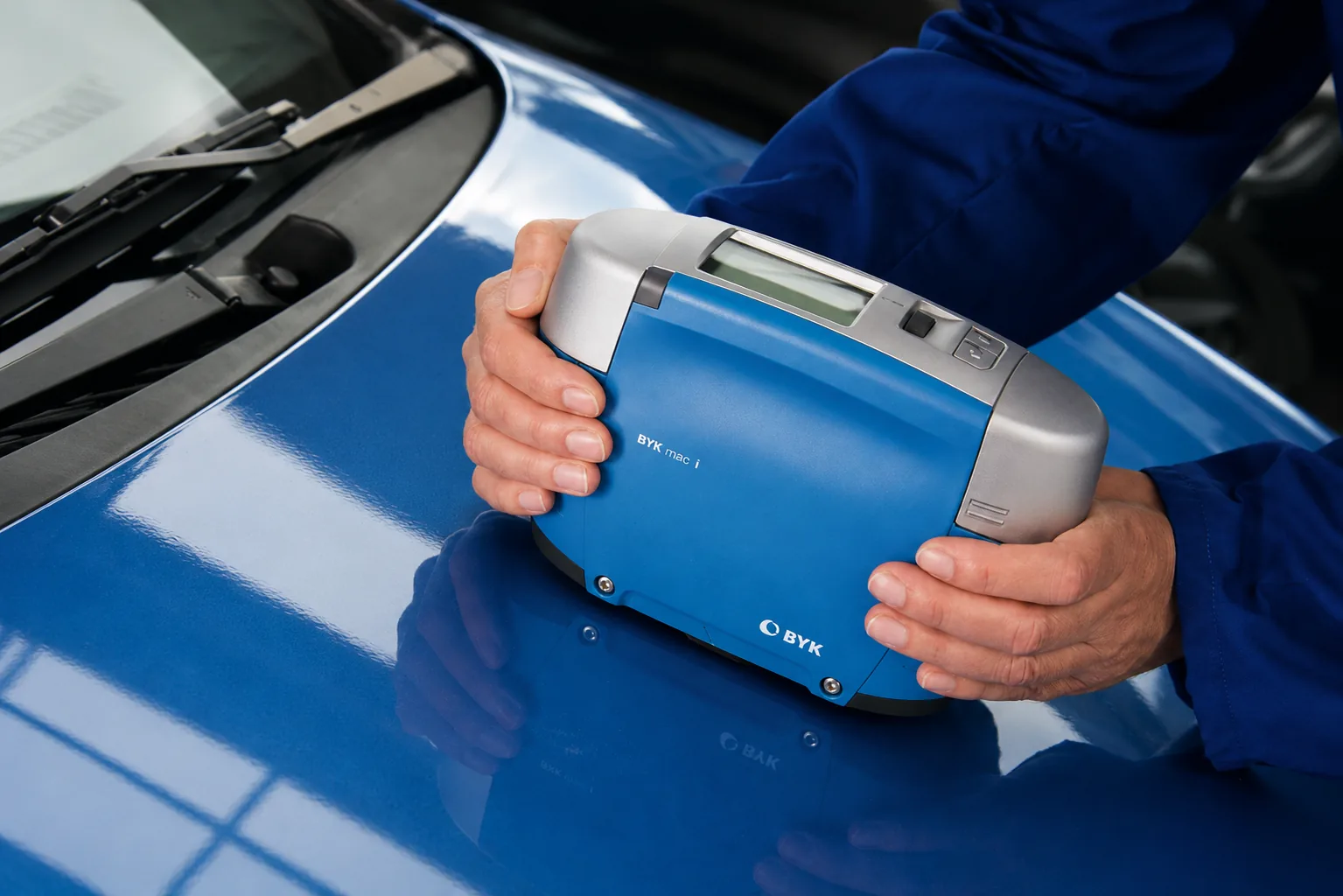

Harmonie de teinte entre la carrosserie peinte et les pièces plastiques rapportées, issues de fournisseurs et de lignes différents.
Réparation automobile
Vérifier que la peinture de retouche correspond à la finition d’origine sous tous les angles, pas seulement à 45°.
Peintures et revêtements
Libération des lots et formulation des peintures métallisées, nacrées et à effet.
Plasturgie
Teintes à effet teintées dans la masse pour intérieurs automobiles, électronique et électroménager.
Pigments à effet
Caractériser les pigments aluminium, mica et interférentiels : variation de couleur, scintillement, granulosité.
Aluminium anodisé
Contrôle de la couleur et de l’effet des pièces métalliques anodisées et revêtues (BYK-mac i Pro).
Emballage et cosmétique
Encres métallisées, emballages cosmétiques et boîtiers de produits haut de gamme.
Biens de consommation
Téléphones, électroménager et articles de sport aux finitions métallisées ou nacrées.
En savoir plus sur nos pages Automobile, Peinture et revêtement et Caoutchouc et plastiques.
Comment choisir un spectrophotomètre multi-angles : la check-list
- Nombre d’angles – inclut-il l’angle –15° pour les pigments interférentiels, ou seulement 3 à 5 angles ?
- Mesure de l’effet – mesure-t-il le scintillement et la granulosité, ou seulement la couleur ?
- Taille de l’ouverture – peut-il mesurer vos pièces les plus petites et les plus galbées ?
- Concordance entre appareils – les mesures de votre usine correspondront-elles à celles de votre fournisseur ?
- Maîtrise de la température – la température de surface est-elle enregistrée à chaque mesure ?
- Support local – existe-t-il un distributeur pour l’étalonnage, la formation et le SAV dans votre région ?
Le BYK-mac i répond aux cinq premiers critères – et INNOVLS assure le sixième, depuis Lyon.
